Herramientas para la obtención de alturas geoidales

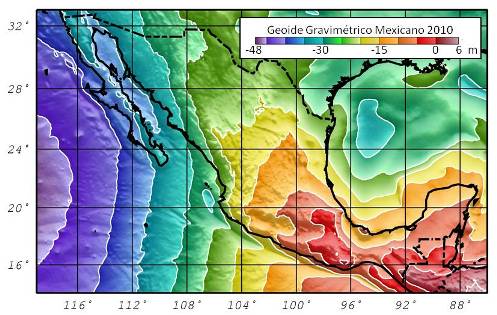

 | La carta geoidal del modelo GGM10 es un archivo digital que contiene la imagen de un mapa con escala de 1:4’000,000. La calidad de impresión es de 300 puntos por pulgada a desplegar en papel de 60x90 cm aproximadamente , la cual se encuentra disponible para descarga en el apartado Descargas del tema geoide gravimétrico mexicano.(para ver más). |
Para una interpretación correcta del Geoide Gravimétrico Mexicano tómense en cuenta los siguientes puntos:
El Geoide Gravimétrico Mexicano está asociado al marco de referencia oficial vigente (ITRF08, época 2010.0) descrito en la Norma Técnica del Sistema Geodésico Nacional. Las alturas geoidales proporcionadas representan la separación existente entre el geoide y el elipsoide geodésico de referencia GRS80.
La exactitud absoluta de las alturas geoidales en el modelo GGM10 se estiman en 20 cm. de error medio cuadrático. Esta cifra varía regionalmente.
Los datos geodésicos de insumo con los que se genera el GGM son diversos. Entre ellos destacan los valores de aceleración de la gravedad medidos directamente sobre el terreno y modelos digitales de elevación del terreno. La técnica de cálculo utilizada se denomina Stokes-Helmert, cuya descripción se añade en los documentos de divulgación.
Con respecto a los valores originales del GGM10, éstos representan el promedio de altura geoidal dentro de celdas con cubrimiento 2.5´x 2.5´ de arco. Cada valor se asocia a las coordenadas centrales de la celda correspondiente. Para obtener la gradícula de valores originales con cubrimiento completo, utilice la herramienta consulta en malla regular con los siguientes parámetros:
Para la consulta de altura geoidal en puntos fuera de la malla original los sistemas de consulta proporcionan valores interpolados bajo un algoritmo Bilineal.
